Szczelne przejście rury przez ścianę fundamentową

Wykonywanie przejść instalacyjnych przez ściany fundamentowe to zadanie, które – w zależności od rodzaju materiału, z jakiego wykonano przegrodę – może wiązać się z bardzo różnym zakresem trudności. W przypadku nowych inwestycji opartych na konstrukcjach żelbetowych zazwyczaj wystarczy wykonanie otworu oraz montaż rozwiązania typu szczelne przejście, które zapewnia skuteczną ochronę przed wodą i wilgocią.

W starszych budynkach murowanych z cegły sytuacja jest bardziej wymagająca. W takich realizacjach, jak w jednej z naszych ostatnich inwestycji na obiekcie kolejowym, kluczowe znaczenie ma zastosowanie rozwiązania szczelne przejście, które gwarantuje bezpieczeństwo konstrukcji oraz długotrwałą ochronę instalacji w miejscu przejścia przez ścianę fundamentową.

Charakterystyka problemu – stare mury ceglane, a szczelne przejście

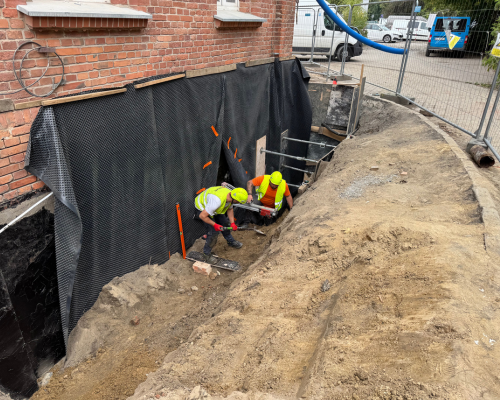

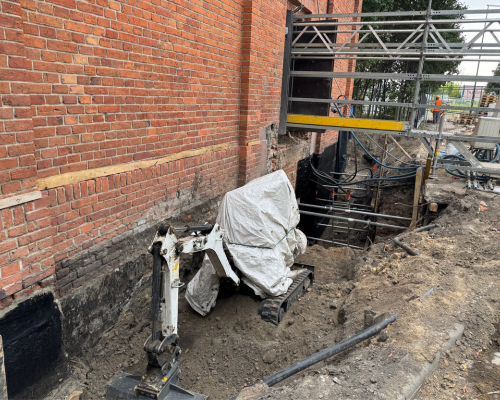

Na potrzeby tej inwestycji wykonaliśmy przejście instalacyjne przez fundament budynku, w którym ściany wykonane były z cegły. Co istotne – była to konstrukcja z końca XIX wieku, o bardzo zróżnicowanym stanie zachowania. Tego typu mury często bywają:

• niejednorodne – cegły mogą różnić się twardością, jakością wypału, a zaprawa użyta przy ich murowaniu może być częściowo wypłukana lub osłabiona,
• wilgotne – przez lata eksploatacji, często bez odpowiedniej izolacji przeciwwilgociowej, mury chłoną wodę, przez co stają się bardziej kruche,
• zdegradowane strukturalnie – np. przez korozję biologiczną, działanie soli, obciążenia dynamiczne itp.

W takiej sytuacji osadzenie systemowego przejścia uszczelniającego bezpośrednio w otworze – może prowadzić do pęknięć, kruszenia się muru, a w konsekwencji do nieszczelności.

Proponowane rozwiązanie – tuleja betonowa i systemowe przejście szczelne

Aby uniknąć powyższych problemów, zdecydowaliśmy się na zastosowanie zestawu składającego się z:

1. tulei betonowej,
2. gumowego systemowego przejścia szczelnego,
3. rury właściwej

Krok 1 – montaż tulei betonowej

Pierwszym etapem prac było wykonanie otworu w ścianie fundamentowej, który następnie uzbroiliśmy w tuleję betonową. Tuleja ta została osadzona w murze za pomocą płynnej suspensji cementowej marki Koster czyli zaprawy, wycentrowana względem wywierconego otworu i wypoziomowana. Jej celem było:

• ujednolicenie przegrody,
• stabilizacja i wzmocnienie otoczenia otworu,
• stworzenie idealnego, jednorodnego podłoża pod dalszy montaż przejścia szczelnego.

Dzięki temu rozwiązaniu uniknęliśmy bezpośredniego nacisku elementów zaciskowych na kruche cegły i zaprawę murarską czy na niejednorodne i nienośne podłoże.

Krok 2 – montaż przejścia szczelnego

Po związaniu zaprawy i pełnym osadzeniu tulei przystąpiliśmy do montażu systemowego przejścia szczelnego. Jest to element wyposażony w pierścień zaciskowy, który po dokręceniu zapewnia bardzo wysoką szczelność oraz mechaniczne unieruchomienie rury. Kluczowe jednak jest to, że nacisk w tym systemie przenoszony był nie na mur ceglasty, lecz na tuleję betonową – element jednorodny i wytrzymały.

Krok 3 – instalacja rury właściwej

W ostatnim etapie została zamocowana rura instalacyjna w otworze systemowego przejścia szczelnego. Całość tworzy spójny, bezpieczny i trwały układ, który można z powodzeniem stosować w budynkach zabytkowych, modernizowanych obiektach przemysłowych czy wszędzie tam, gdzie zachodzi potrzeba szczelnego przejścia przez niestabilny materiał konstrukcyjny.

Alternatywa – fundamenty z żelbetu

Warto zaznaczyć, że w przypadku budynków z fundamentami wykonanymi w technologii żelbetowej, sytuacja wygląda zupełnie inaczej. Taki beton jest jednorodny, odporny na nacisk i nie wymaga dodatkowego wzmocnienia tuleją. Wystarczy wtedy precyzyjne wykonanie otworu (np. metodą wiercenia koronowego diamentowego) i osadzenie w nim przejścia szczelnego z rurą. Cały montaż przebiega szybciej, przy mniejszym nakładzie robót, jednak tylko pod warunkiem, że przegroda ma odpowiednie parametry nośne.

Podsumowanie – kiedy stosować tuleję?

Zastosowanie tulei betonowej to rozwiązanie:

• szczególnie rekomendowane przy murach ceglanych, kamiennych, mieszanych,
• zalecane w budynkach zabytkowych lub o nieznanym stanie technicznym fundamentów i konstrukcji
• umożliwiające zachowanie pełnej szczelności instalacji przy jednoczesnym bezpieczeństwie konstrukcji.

Dzięki takiemu podejściu można z powodzeniem realizować bezpieczne przejścia instalacyjne, nawet w najbardziej wymagających warunkach terenowych i konstrukcyjnych.

mgr inż. Mateusz Furs

manager ds. iniekcji

Inblock Sp. z o.o.
